ピグテイルLDモジュールのカスタム製作
|
 |
●概要
弊社では独自の高速調芯技術とYAGレーザ溶接技術により、レーザダイオードおよびデスクトップ型空間出力レーザをファイバ出力型に加工するサービスを行っています。
市販の標準的なモジュールではなく、ご要望に合せて、レーザ・ファイバ・コネクタの選択から行いますので、個々のお客様の用途にあった最適なピグテールモジュールとしてご提供することができます。また、レセプタクル型LDモジュールや、PDモジュールも製作いたします。
1台〜数台レベルの試作・実験用途から、100個程度のパイロット量産レベルあるいは月1000個程度までの量産に対応いたします。
|
●pdfカタログはこちらをクリックしてください→
|
●モジュール製作ご希望のお客様はこちらをクリックしてください→ |
●特徴
・ レーザダイオード、デスクトップレーザ、フォトダイオードをファイバピグテール化
・独自の高速調芯技術による高い結合効率とYAGレーザ溶接による高い信頼性
・お客様ご指定のレーザ・ファイバ・コネクタでモジュール化
・1台からの少量生産に対応
・レセプタクル型も製作可能
|

|
●仕様
| LD機種 |
青色・赤色・800nm帯・YAG波長帯・光通信帯、VCSEL、高出力型、DPSS |
| LDパッケージ |
5.6φCAN、9φCAN、TO-3CAN、斜め窓CAN |
| ファイバ機種 |
SMF・MMF・PMF・大口径、素線・心線・ジャケット被覆、長さ70cm以上 |
| ファイバ端処理 |
FC/PC・SC/PC・FC/APCコネクタ、スリーブ処理、バンドル加工 |
|
●製作例
●ピグテイル型
|
LD波長
|
LDパッケージ
|
ファイバ種類
|
ピグテイル端
|
LD出力
|
ピグテイル出力
|
結合効率
|
|
402nm
|
5.6ΦCAN
|
PM4/125
|
コリメータレンズ
|
30mW
|
13.5mW
|
45%
|
|
405nm
|
5.6ΦCAN
|
SI114/125
|
FC/PC
|
200mW
|
150mW
|
75%
|
|
532nmDPSS
|
9ΦCAN
|
SM4/125
|
FC/PC
|
5mW
|
1.5mW
|
30%
|
|
635nm
|
5.6ΦCAN
|
PM4/125
|
FC/PC
|
5mW
|
1.5mW
|
30％
|
|
650nm
|
5.6ΦCAN
|
SM4/125
|
FC/PC
|
35mW
|
7mW
|
20％
|
|
650nm
|
5.6ΦCAN
|
SM4/125
|
コリメータレンズ
|
35mW
|
6mW
|
17％
|
|
650nm
|
5.6ΦCAN
|
SM10/125
|
FC/PC
|
35mW
|
12mW
|
35%
|
|
650nm
|
5.6ΦCAN
|
GI50/125
|
FC/PC
|
35mW
|
18mW
|
50%
|
|
760nmDFB
|
9ΦCAN
|
SM10/125
|
FC/PC
|
0.5mW
|
0.18mW
|
36%
|
|
780nm
|
5.6ΦCAN斜め窓
|
PM6/125
|
FC/PC
|
10mW
|
1〜2mW
|
10%〜20%
|
|
850nm
|
9ΦCAN
|
GI50/125
|
SC/PC
|
30mW
|
15mW
|
50%
|
|
850nmVCSEL
|
5.6ΦCAN
|
GI50/125
|
SC/PC
|
1.5mW
|
1mW
|
70%
|
|
980nmVCSEL
|
5.4ΦCAN
|
GI50/125
|
FC/PC
|
3mW
|
2.2mW
|
70%
|
|
1060nm
|
5.6ΦCAN
|
SM6/125
|
FC/PC
|
10mW
|
5.5mW
|
55%
|
|
1310nm
|
5.6ΦCAN
|
SM10/125
|
FC/PC
|
3mW
|
1mW
|
33%
|
|
1490nmDFB
|
5.6ΦCAN
|
SM10/125
|
FC/PC
|
6mW
|
3mW
|
50%
|
|
1550nm
|
5.6ΦCAN
|
SM10/125
|
FC/PC
|
5mW
|
2mW
|
40%
|

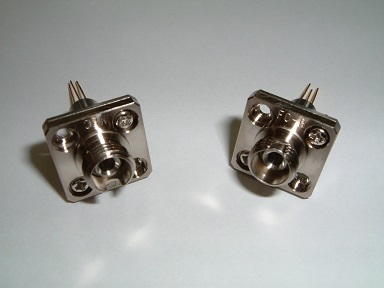

●レセプタクル型
|
LD波長
|
LDパッケージ
|
ファイバ種類
|
レセプタクル
|
LD出力
|
ファイバ端出力
|
結合効率
|
|
405nm
|
5.6ΦCAN
|
SI200/250
|
FC
|
200mW
|
160mW
|
80%
|
|
808nm
|
9ΦCAN
|
SI200/250
|
FC
|
1W
|
800mW
|
80%
|
|
806nm
|
角型パッケージ
|
SI200/250
|
FC
|
4W
|
2.4W
|
60%
|
|
660nm
|
5.6ΦCAN
|
GI50/125
|
FC
|
100mW
|
64mW
|
64%
|
|
780nm
|
5.6ΦCANﾎﾞｰﾙﾚﾝｽﾞ
|
GI50/125
|
FC
|
1.5mW
|
0.9mW
|
60%
|
|

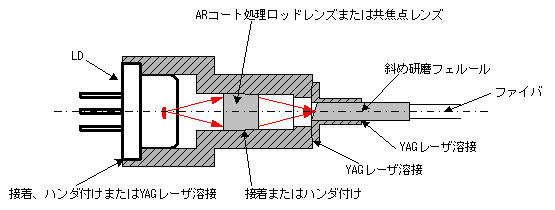

●構造例
 |

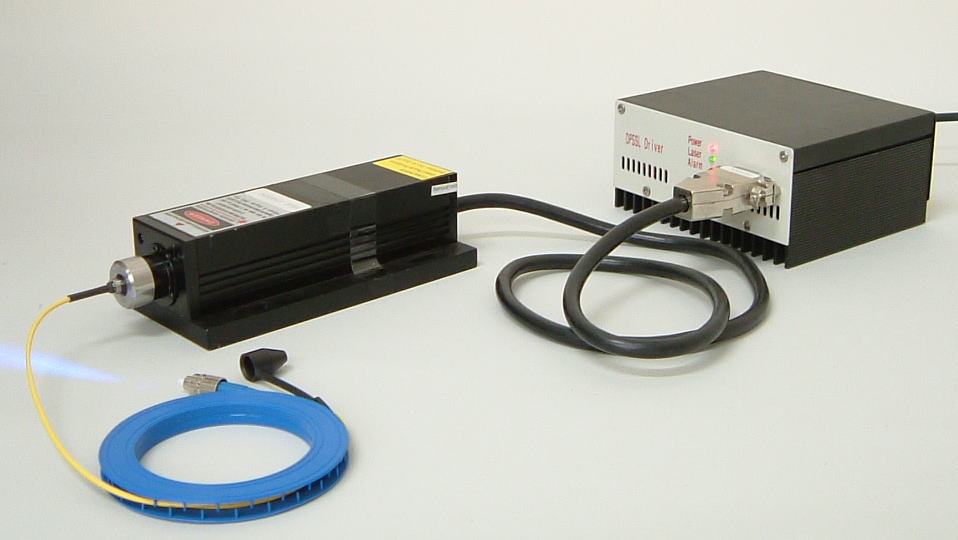

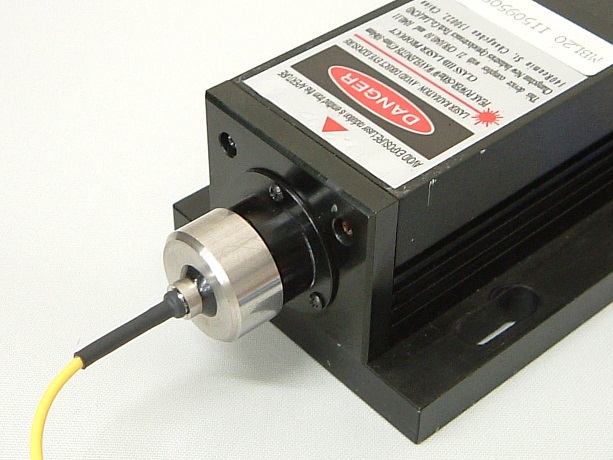

●デスクトップ型空間出力レーザのピグテールファイバ出力化例
＜製作仕様＞
・ レーザ機種：532nm DPSSレーザ（出力パワー56mW M2＜1.1 ビームウェスト径0.32mm±0.2mm）
・ 接続ファイバ機種：450nm-600nm帯SMファイバ（460HP：MFD=3.5μm±0.5μm NA=0.13）
・ ファイバ端出力パワー：約23.5mW(結合効率：約42%)
|
